التردد - يعد تحليل المجال تقنية حاسمة في دراسة وتصميم أنظمة التحكم. باعتبارنا موردًا لأنظمة التحكم، فإن فهم وتحليل مجال التردد والاستفادة منه يمكن أن يعزز بشكل كبير أداء وموثوقية الأنظمة التي نقدمها. في هذه المدونة، سنستكشف ما هو تحليل التردد والمجال وأهميته ومدى ارتباطه بأنظمة التحكم التي نقدمها.
ما هو التردد - تحليل المجال؟
في عالم أنظمة التحكم، غالباً ما نتعامل مع مجالين رئيسيين: المجال الزمني والمجال الترددي. يركز تحليل المجال الزمني على كيفية تصرف النظام مع مرور الوقت. وهو يفحص استجابة النظام لمدخل ما كدالة للوقت، مثل الاستجابة للخطوة أو الاستجابة النبضية. على سبيل المثال، عندما نقوم بتشغيل مفتاح الضوء (الإدخال)، يمكننا ملاحظة كيف يصل الضوء تدريجياً إلى سطوعه الكامل مع مرور الوقت (الإخراج في المجال الزمني).
من ناحية أخرى، يقوم تحليل المجال الترددي بتحويل إشارات المجال الزمني إلى مجال التردد باستخدام أدوات رياضية مثل تحويل فورييه أو تحويل لابلاس. يمثل مجال التردد إشارة كمجموعة من المكونات الجيبية ذات ترددات وسعة وأطوار مختلفة. بدلاً من النظر في كيفية استجابة النظام لمدخلات محددة في كل لحظة من الزمن، نقوم بتحليل كيفية استجابة النظام للمدخلات الجيبية ذات الترددات المختلفة.
لتوضيح ذلك، فكر في دائرة كهربائية بسيطة تحتوي على مقاوم ومكثف (دائرة RC). عندما نطبق جهدًا جيبيًا على هذه الدائرة، فإن جهد الخرج سيكون أيضًا جيبيًا، لكن سعته ومرحلته قد تكون مختلفة عن المدخلات. من خلال تغيير تردد المدخلات الجيوب الأنفية وقياس سعة الخرج والطور المقابل، يمكننا إنشاء منحنى استجابة التردد لدائرة RC. يوضح هذا المنحنى كيف تتصرف الدائرة عند ترددات مختلفة، وهو جوهر تحليل مجال التردد.
أهمية التردد - تحليل المجال في أنظمة التحكم
التردد - يوفر تحليل المجال العديد من المزايا في تصميم وتحليل أنظمة التحكم.
تحليل الاستقرار
أحد أهم جوانب تصميم نظام التحكم هو ضمان الاستقرار. نظام التحكم المستقر هو النظام الذي يعود إلى حالة الاستقرار بعد تعرضه للاضطراب. التردد - توفر طرق المجال، مثل معيار Nyquist للاستقرار، طريقة قوية لتحليل استقرار نظام التحكم. مخطط نيكويست هو تمثيل رسومي لاستجابة التردد لنظام ما في المستوى المعقد. من خلال دراسة مخطط نيكويست، يمكننا تحديد ما إذا كان النظام مستقرًا، أو مستقرًا بشكل هامشي، أو غير مستقر دون الحاجة إلى حل المعادلات التفاضلية التي تصف النظام في المجال الزمني.
تقييم الأداء
التردد - يسمح لنا تحليل المجال بتقييم أداء نظام التحكم من حيث عرض النطاق الترددي وهامش الكسب وهامش الطور. عرض النطاق الترددي هو مقياس لنطاق الترددات التي يمكن للنظام أن يعمل عليها بفعالية. عرض النطاق الترددي الأوسع يعني أن النظام يمكنه الاستجابة لمدخلات التردد العالي، وهو أمر مرغوب فيه غالبًا في التطبيقات التي تتطلب استجابة سريعة. يعد هامش الكسب وهامش الطور بمثابة مقاييس لمدى قرب النظام من عدم الاستقرار. يشير هامش الكسب الأكبر وهامش الطور إلى نظام أكثر استقرارًا وقوة.
تصميم النظام وضبطه
عند تصميم نظام التحكم، يمكن لتحليل التردد والمجال أن يرشدنا في اختيار معلمات وحدة التحكم المناسبة. على سبيل المثال، في وحدة التحكم التناسبية - التكاملية - المشتقة (PID)، يمكن تعديل قيم الكسب للمصطلحات التناسبية والتكاملية والمشتقة بناءً على استجابة التردد للنظام. من خلال تحليل استجابة التردد، يمكننا تحديد الترددات التي يحتاج النظام عندها إلى كسب أكثر أو أقل وضبط معلمات وحدة التحكم وفقًا لذلك لتحقيق الأداء المطلوب.
التردد - تحليل المجال ومنتجات نظام التحكم لدينا
باعتبارنا موردًا لنظام التحكم، فإننا نقدم مجموعة واسعة من المنتجات، بما في ذلكتحكم باب المرآب,جهاز استقبال النظام الميكانيكي، والتبديل أعمى بمحركات. التردد - يلعب تحليل المجال دورًا حيويًا في تطوير هذه المنتجات وتحسينها.
تحكم باب المرآب
يجب أن تكون وحدة التحكم في باب الجراج قادرة على الاستجابة بسرعة ودقة لأوامر المستخدم مع أن تكون أيضًا مستقرة وموثوقة. التردد - يمكن أن يساعدنا تحليل المجال في تصميم وحدة تحكم يمكنها التعامل مع ترددات مختلفة من الاضطرابات، مثل الاهتزازات الصادرة عن محرك باب المرآب أو العوامل البيئية الخارجية. من خلال تحليل الاستجابة الترددية لنظام باب الجراج، يمكننا ضبط معلمات وحدة التحكم لضمان فتح الباب وإغلاقه بسلاسة وأمان.
جهاز استقبال النظام الميكانيكي
يكون جهاز استقبال النظام الميكانيكي مسؤولاً عن استقبال ومعالجة إشارات التحكم لتشغيل المكونات الآلية. التردد - يمكن استخدام تحليل المجال لتحسين أداء جهاز الاستقبال من حيث استقبال الإشارة ورفض الضوضاء. على سبيل المثال، من خلال تحليل طيف تردد الإشارات الواردة والضوضاء الخلفية، يمكننا تصميم جهاز استقبال مزود بمرشح مناسب لتعزيز نسبة الإشارة إلى الضوضاء وتحسين الأداء العام للنظام الميكانيكي.

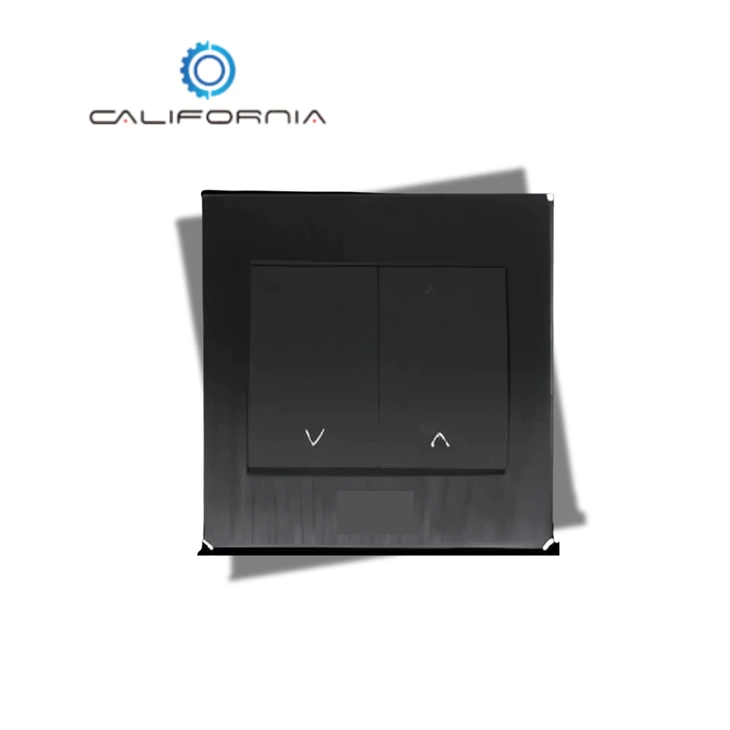

التبديل أعمى بمحركات
يحتاج مفتاح الستارة الآلي إلى التحكم في حركة الستائر بدقة. التردد - يمكن أن يساعدنا تحليل المجال في فهم كيفية استجابة النظام الأعمى للترددات المختلفة لإشارات التحكم. يمكن استخدام هذه المعلومات لتصميم وحدة تحكم يمكنها توفير تحكم سلس ودقيق في حركة المكفوفين، حتى في ظل وجود اضطرابات خارجية مثل الرياح أو الاهتزازات الميكانيكية.
كيف نطبق التردد - تحليل المجال في عملنا
في عملية التطوير لدينا، نتبع منهجًا منظمًا لتطبيق تحليل مجال التردد.
النمذجة
أولا، نقوم بإنشاء نموذج رياضي لنظام التحكم. يمكن أن يكون هذا النموذج بمثابة دالة نقل تصف العلاقة بين مدخلات ومخرجات النظام في مجال التردد. على سبيل المثال، بالنسبة لنظام زمني خطي ثابت، يمكن الحصول على دالة النقل عن طريق تحويل لابلاس للمعادلات التفاضلية التي تصف النظام.
قياس استجابة التردد
بمجرد أن يكون لدينا نموذج، نقوم بقياس استجابة التردد للنظام الفعلي. يمكن القيام بذلك عن طريق تطبيق المدخلات الجيبية ذات الترددات المختلفة على النظام وقياس اتساع وأطوار الإخراج المقابلة. نحن نستخدم معدات متخصصة، مثل محللات الطيف ومحللات الشبكات، لإجراء هذه القياسات بدقة.
التحليل والتحسين
بناءً على الاستجابة الترددية المقاسة، قمنا بتحليل أداء النظام من حيث الاستقرار وعرض النطاق الترددي وهامش الكسب وهامش الطور. إذا كان النظام لا يفي بمعايير الأداء المطلوبة، فإننا نستخدم تقنيات تصميم مجال التردد لتحسين معلمات وحدة التحكم. قد يتضمن ذلك إضافة معوضات، مثل معوضات الرصاص والتأخر، لتحسين استجابة تردد النظام.
تَحَقّق
وأخيرًا، نتحقق من أداء النظام الأمثل من خلال عمليات المحاكاة والاختبار الواقعي. قمنا بمقارنة استجابة التردد المتوقعة من النموذج مع الاستجابة الفعلية المقاسة للتأكد من أن النظام يلبي متطلبات التصميم.
تواصل معنا لتلبية احتياجات نظام التحكم الخاص بك
إذا كنت في السوق لأنظمة مراقبة عالية الجودة، فإن منتجاتنا، بما في ذلكتحكم باب المرآب,جهاز استقبال النظام الميكانيكي، والتبديل أعمى بمحركات، تم تصميمها بأحدث تقنيات تحليل مجال التردد لضمان الأداء الأمثل والموثوقية.
نحن ملتزمون بتقديم حلول مخصصة لتلبية متطلباتك المحددة. سواء كنت بحاجة إلى نظام تحكم بسيط لتطبيق صغير الحجم أو نظام معقد لبيئة صناعية، فإن فريق الخبراء لدينا على استعداد لمساعدتك. اتصل بنا اليوم لبدء مناقشة حول احتياجات نظام التحكم الخاص بك واستكشاف كيف يمكن لمنتجاتنا أن تفيد مشاريعك.
مراجع
- أوجاتا، كاتسوهيكو. "هندسة التحكم الحديثة." برنتيس هول، 2009.
- دورف، ريتشارد سي، وروبرت هـ. بيشوب. "أنظمة التحكم الحديثة." بيرسون، 2017.
- فرانكلين، جين إف، ج. ديفيد باول، وعباس إمامي - نائيني. "التحكم في ردود الفعل للأنظمة الديناميكية." بيرسون، 2015.
